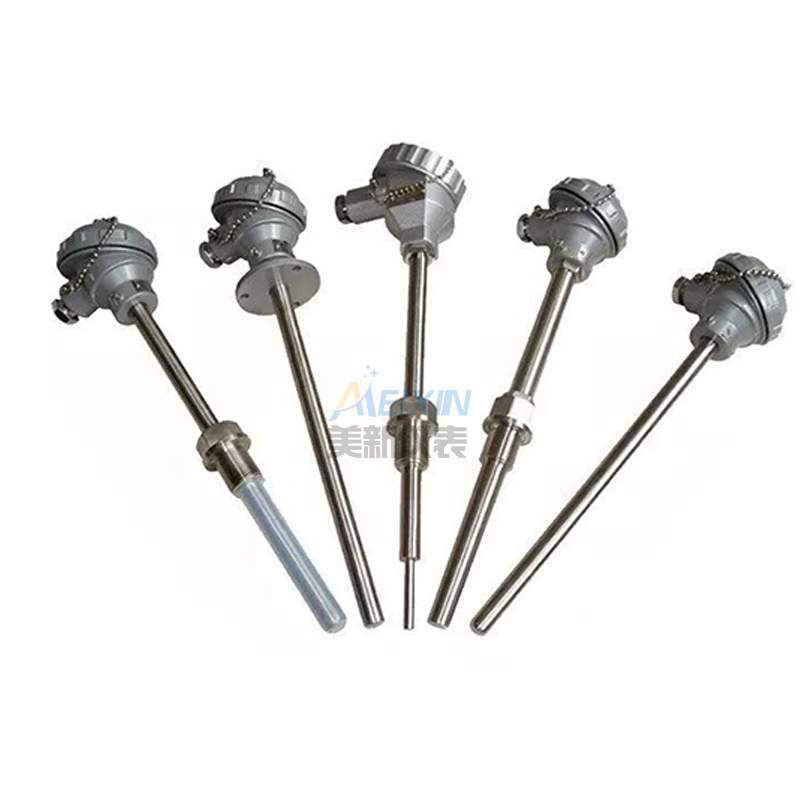

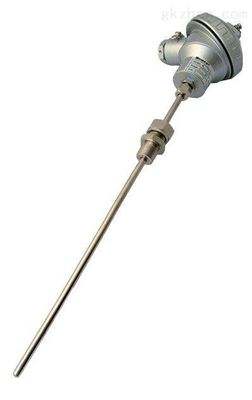

WRN型装配式热电偶作为测量温度的变送器通常和显示仪表、记录仪表和电子调节器配套使用.它可以直接测量各种生产过程中从0℃到1800℃范围的液体、蒸汽和气体介质以及固体的表面温度。
我公司生产符合IEC标准分度号的铂铑30－铂铑6、铂铑10－铂、镍铬－镍硅、镍铬－康铜等等的装配式热电偶。
装配热电偶通常由感温元件、安装固定装置和接线盒等主要部件组成。可选型号B型、S型、K型、E型。

装配式热电偶主要特点：
1、装配简单，更换方便；
2、压簧式感温元件，抗振性能好；
3、测温范围大；
4、机械强度高，耐压性能好。

结构原理：

WRN型装配式热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。
WRN型装配式热电偶的热电动势将随着测量端温度升高而增长，热电动势的大小只与热电偶导体材质以及两端温差有关，与热电极的长度、直径无装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电极组成基本结构，并配以各种安装固定装置组成。

热电偶时间常数：

装配式热电偶型号表示：

选型举例：热电偶，K型，Ⅰ级，固定螺纹  M27×2，保护管316L，长度450mm，插入深度300mm。WRN-220，K偶，L×l=450×300，Ⅰ级，保护管316L，螺纹M27×2

装配式热电偶主要技术参数：
产品执行标准
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
常温绝缘电阻：
装配式热电偶在环境温度为20±15°C，相对湿度不大于80%，试验电压为500±50V（直流）电极与外套管之间的绝缘电阻>1000Ω.m。

测量范围及基本误差限：

注：t为感温元件实测温度值（℃）

热电偶公称压力：一般是指在工作温度下保护管所能承受的静态外压而破裂。
热电偶小插入深度：应不小于其保护套管外径的8－10倍（特列产品例外）
绝缘电阻：当周围空气温度为15－35℃，相对湿度＜80％时绝缘电阻≥5兆欧（电压100V）。具有防溅式接线盒的热电偶，当相对温度为93± 3℃ 时，绝缘电阻≥0.5兆欧（电压100V）
高温下的绝缘电阻：热电偶在高温下，其热电极（包括双支式）与保护管以及双支热电极之间的绝缘电阻（按每米计）应大于下表规定的值。

选型须知：

请提供分度号、精度等级、安装固定形式、保护管材质、长度或插入深度（保护管总长L=l+150，特殊插入深度及其保护管材质可按协议定货）。
