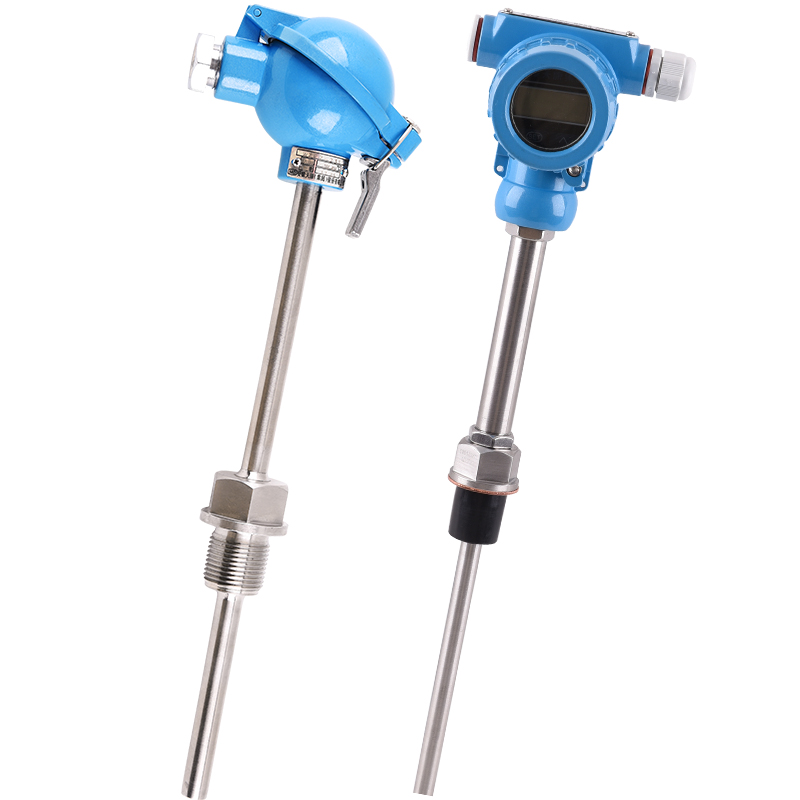

SBWR/Z型一体化温度变送器是温度传感器与变送器的结合，以简捷的方式把 -200~+1600 ℃ 范围内的温度信号转换为二线制 4~20mA DC 的电信号传输给显示仪、调节器、记录仪、 DCS 等，实现对温度的测量和控制。一体化温度变送器是现代工业现场温度测控的更新换代产品，是集散系统、数字总线系统的必备产品。

应用范围：SBWR/Z型一体化温度变送器可直接安装在热电偶、热电阻的接线盒内与之形成一体化结构。广泛应用与冶金、石油、化工、电力、轻工、纺织、食品等工业部门。

一体化温度变送器的主要特点：
小型（模块φ44×18 ）一体化，通用性强。
二线制 4~20mA DC 输出。传输距离远，抗干扰能力强。
冷端、温漂、非线形自动补偿。
测量精度高，长期稳定性好。
温度模块内部采用环氧树脂浇注工艺，适应于各种恶劣和危险场所使用。
一体化设计，结构简单合理，可替换普通装配式热电偶、热电阻。
机械保护 IP65 。
采用热电偶温变，可免用补偿导线，降低成本
液晶、数码管、指针等多种指示功能方便现场适时监控。
现场环境温度 >70 ℃ 时，变送器和现场显示仪表可采用分离（隔离）式安装

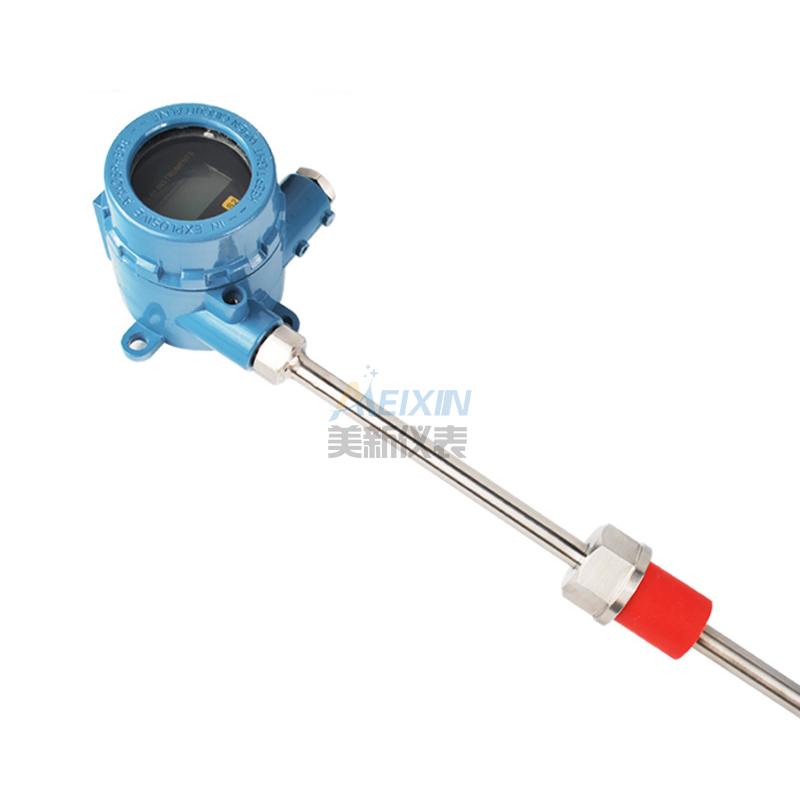

防爆等级： dIIBT4 、 dIIBT5 。
防护等级： IP54。

 原理：
SBWR/Z型一体化温度变送器的热电偶或热电阻传感器将被测温度转换成电信号，再将该信号送入变送器的输入网络，该网络包含调零和热电偶补偿等相关电路。经调零后的信号输入到运算放大器进行信号放大，放大的信号一路经V/I转换器计算处理后以4－20mA直流电流输出；另一路经A/D转换器处理后到表头显示。变送器的线性化电路有两种，均采用反馈方式。对热电阻传感器，用正反馈方式校正，对热电偶传感器，用多段折线逼近法进行校正。


工作环境：1、环境温度-25-＋80℃（常规型）；
2、相对湿度：5%-95% ；
3、机械振动f≤50Hz，振幅≤0.15mm；
4、无腐蚀气体或类似的环境；
5、环境影响系数：δ≤0.05%/℃。

接线及调整：

变送器的接线原理如图所示。端子4接24V电源正端、端子3为4～20mA电流输出端，该端经负载电阻R1后回到24V电源负端。
端子1、2接热电阻，或2接热电偶正，1接热电偶负。变送器有零点及量程调节电位器，便于用户进行微量调整。

注意事项：

1、用于爆炸危险场所时，请注意防爆标志与防护等级；2、安装的环境必须是在-20-+70℃内，当周围环境温度过高时，SBWZ/R信号转换器和显示模块可以与热电阻或热电偶分离安装。我厂配有分离安装变送器的专用防爆盒。3、加电前，请仔细检查电源的正负极性，不能接错，否则可能造成不可知的后果。4、SBW信号转换器模块用环氧树脂灌封固化，以加强其防震性能，并防湿、防腐、防潮。5、温度变送器使用六个月后需进行校验。

校验方法： 1、设备要求：数字电压表一台；2、按系统连接方法接线；3、根据变送器铭牌上标明的传感器和量程范围，输入相应的阻值，使输出为1V和5V（可分别调整零点电位器和满度电位器）；4、按量程十等分点输入各电阻值，检查各温度输出是否符合精度范围；5、按说明书技术指标进行测试，应符合技术要求。

测量范围：

基本指标:

一体化温度变送器选型方法：

一体化温度变送器技术参数：
1、输入信号：热电偶：K、E、J、B、S、T、N.热电阻：Pt100、Cu50、Cu100（三线制、四线制）。智能型温度变送器的输入信号可通过手持器和PC机任意设置；
2、输出信号：在量程范围内输出4－20mA直流信号，与热电偶或热电阻的输入信号成线性或与温度成线性。智能型温度变送器输出4－20mA直流信号同时叠加符合HART标准协议通信；智能流量积算仪隔离式温度变送器：输入与输出相隔离，隔离电压500V，增加了抗共模干扰能力，更适合与计算机连网的使用；
3、基本误差：0.5%FS、0.2%FS、智能型0.2%FS；
4、接线方式：二线制、三线制、四线制；
5、显示方式：四位LCD显示现场温度，智能型四位LCD可通过PC机或手持器设定使之显示现场温度、传感器值、输出电流和百分比例中的任一种参数；
6、工作电压：普通型号12V-35V，智能型12V-45V，额定工作电压为24V；
7、允许负载电阻：500Ω（24VDC供电）；极限负载电阻R（max）＝50（Vmin-12），例如在额定工作电压24V时，智能流量积算仪负载电阻可在0-600范围内选择使用。
