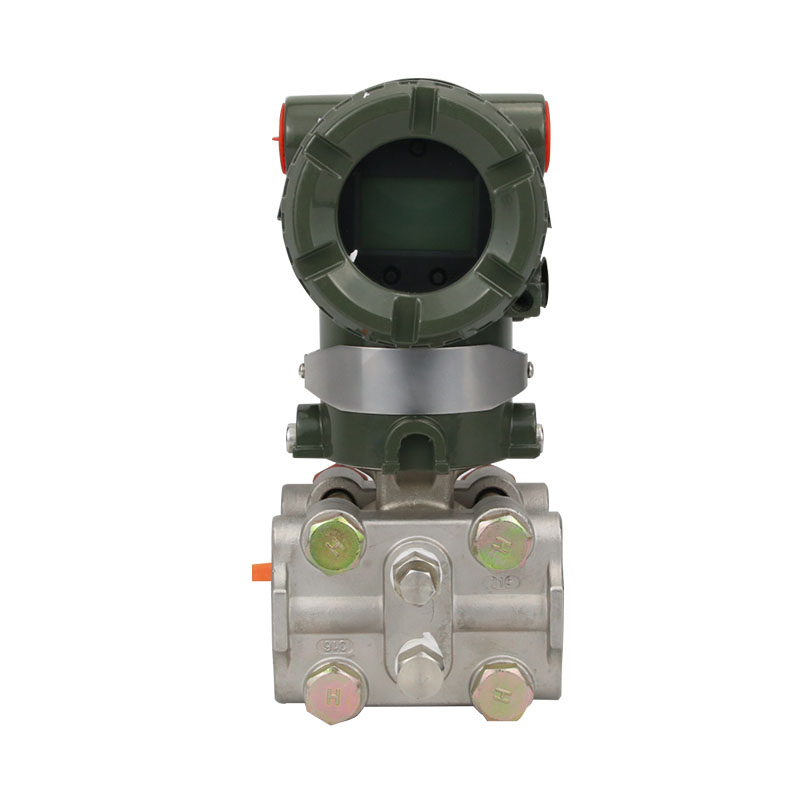

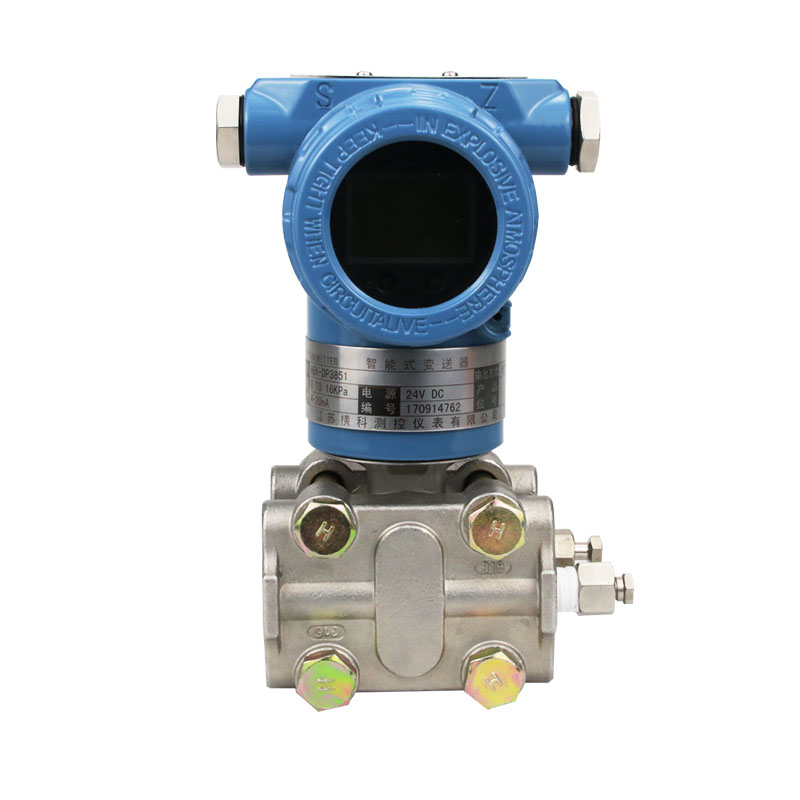

压力仪表系列>>MEX3051HP智能高静压差压变送器:

简介：

由于高静压变送器机型外观上完全融合了，并被广泛使用的两种变送器（罗斯蒙特3051与横河EJA）的结构优点，同时与传统的1151、CECC等系列产品在安装上可直接替换，有强通用性和替代能力。为适合自动化水平的不断提高和发展，该系列高静压变送器除设计小巧外，更推出具有HART现场总线协议的智能化功能。

MEX-3851HP型智能高静压差压变送器整机经过严格组装和测试，该高静压变送器具有品种规格齐全、安装使用简便等特点。

用途：

MEX-3851HP型智能高静压差压变送器用于在高工作压力环境下测量液体、气体或蒸汽的液位、流量和压力，然后转变成4～20mA DC信号输出。智能型可与HART手操器相互通讯，通过它进行设定，监控或与上位机组成现场监控系统。

智能高静压差压变送器技术参数：

1、使用对象：液体、气体和蒸气；
2、测量范围：0-0.4~2.5MPa；
3、输出信号：4~20mA DC （特殊可为四线制）；220V  AC供电，0~10mA  DC输出；
4、供电电源：12~45V  DC，一般为24V  DC；
5、负载特性：与供电电源有关，在某一电源电压时带负载能力；负载阻抗RL与电源电压Vs关系式为：RL≤50（Vs-12）；
6、指示表：指针式线性指示0~100刻度以及LCD液晶式显示；
7、防爆等级： a：隔爆型（Exd ⅡBT5或Exd ⅡCT6）； b：本安型（ Exia ⅡCT6或Ex ib ⅡCT6）；
8、量程和零点：外部连续可调；
9、正负迁移：零点经过正迁移或负迁移后，量程、测量范围的上限值和下限值的绝对值，均不能超过测量范围上限。上限正迁移量为下限调校量程的500%；上限负迁移量为下限调校量程 的600%；
10、温度范围：工作温度范围：－20~+88℃ ；

工作原理：

MEX-3851HP型智能高静压差压变送器被测介质的两种压力通入高、低两压力室，作用在δ元件（即敏感元件）的两侧隔离膜片上，通过隔离片和元件内的填充液传送到测量膜片两侧。测量膜片与两侧绝缘片上的电极各组成一个电容器。当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容量就不等，通过振荡和解调环节，转换成与压力成正比的信号。

智能高静压差压变送器选型表：

MEX

订货须知：

1、变送器型号可根据选型规格表按需要确定。2、选型规格表中的数字、符号必须填写清楚、准确无误。3、如有正负迁移，必须注明迁移量数值。4、差压变送器如需配三阀组、节流装置，需另行注明。5、变送器根据用户规定的量程校验。如果用户无规定，变送器调校至上限量程，这种校验将在室温、常压下进行。6、需要标注工位号时，应在订货时注明。
