产品概述：

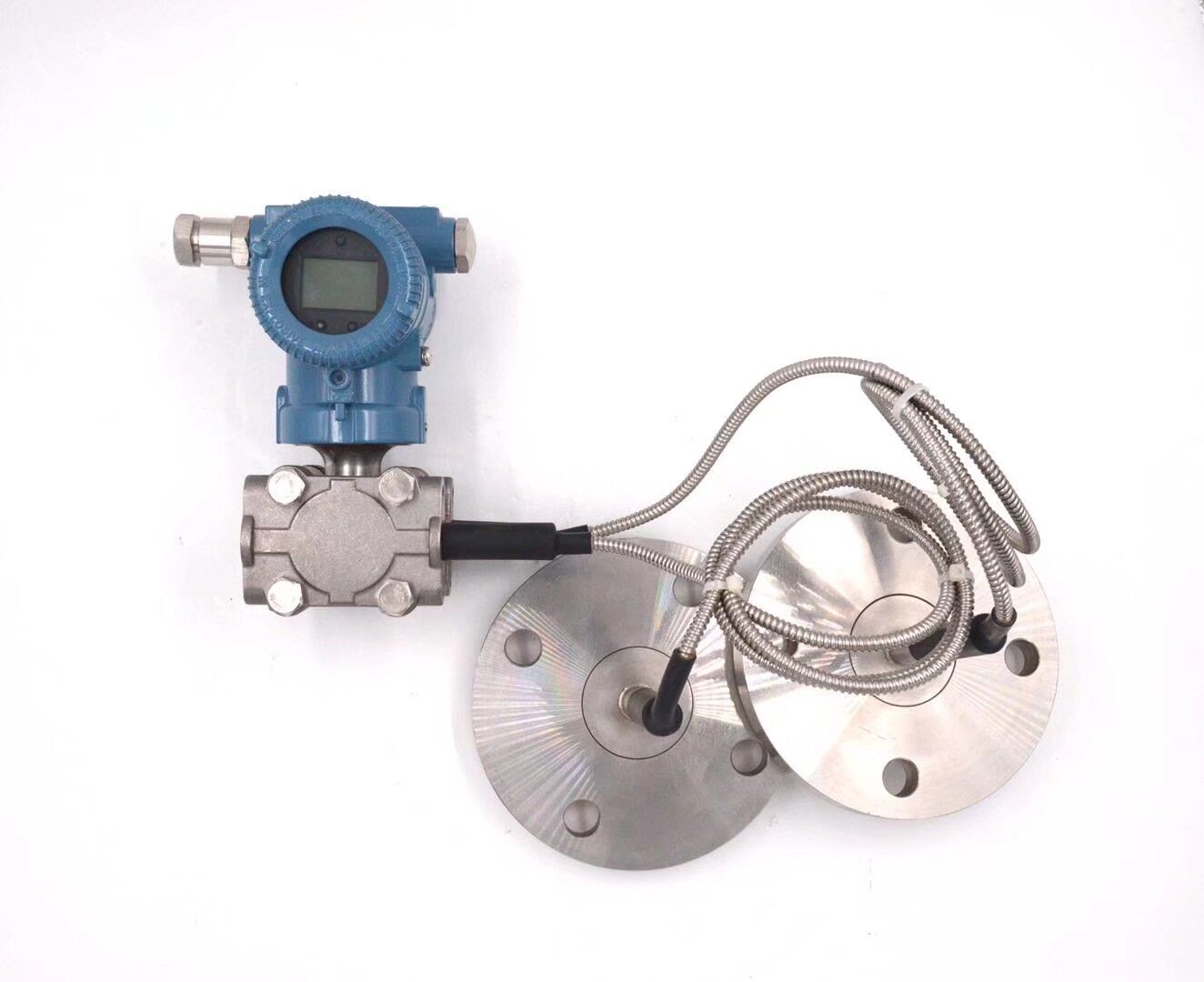

双法兰差压变送器是一种特殊取压的差压变送器。它是在差压变送器正、负室取压口上接上两条紫铜毛细管，末端是两个用不锈钢膜片封闭的、固定在安装法兰上的膜盒。膜盒与毛细管和差压变送器正、负压室，内部采用真空充填方法充硅油，而它们之间则用外套螺母、接管和接头紧密联接起来。这样，通过感压膜盒上的不锈钢波纹膜片感测的压力，由硅油传递至差压变送器的正、负压室。双法兰差压变送器是石油、化工和石化生产过程中应用广泛的液位测量仪表。其特点是结构简单、线性好、便于安装与维护、易于组合成控制系统，用于连续或间歇生产过程的塔、罐、槽等容器的液位连续测量和界位测量。双法兰差压变送器主要用于测量具有腐蚀性、黏度大、易结晶、低凝固点液位的被测介质。

工作原理：

 差压信号由传感器转换为电信号后传输给二次仪表或显示仪表进行测量和显示.其基本过程为：
当被测介质的压力变化时，在传感器的弹性体上产生相应的变形量△δx-δyz=kx+kdyz 式中：k--比例常数 dy--被测介质密度 z--管道内压力 pnp-公称压力 二次仪表将输入的电信号放大并转换成与该输入电信号的成线性关系的标准电压信号输出到现场指示报警仪或其他控制设备上。

使用注意事项：

1、由于双法兰差压变送器内部无机械可动部件因此不能随意拆装。

2、安装前应仔细检查各部位零件有无损坏现象。

3、使用时应注意环境温度的影响。

4、严禁在有腐蚀性的气体中使用。

5、定期检查线路是否完好。

6、长期不使用的双法兰差压变送器必须存放在阴凉干燥处。

产品特点：

 双金属片安装在两个不锈钢316l薄壁夹层中间的双面直筒形壳体内，具有强度高重量轻的特点且耐腐蚀性能好；传感器芯体精度高稳定性好；全隔离膜盒结构设计确保了产品的零泄漏率及长寿命的使用特性。
