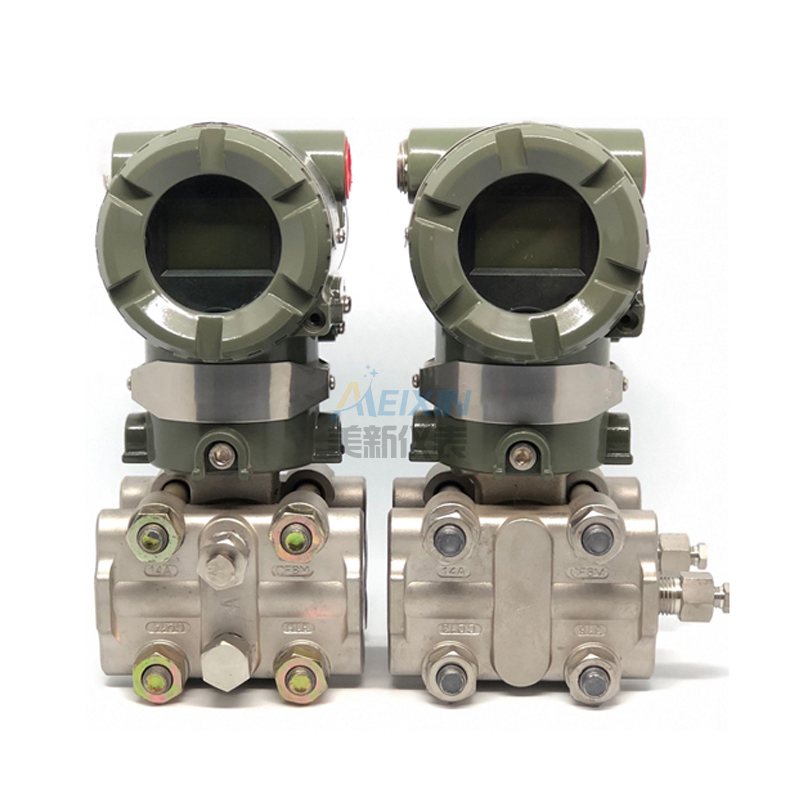

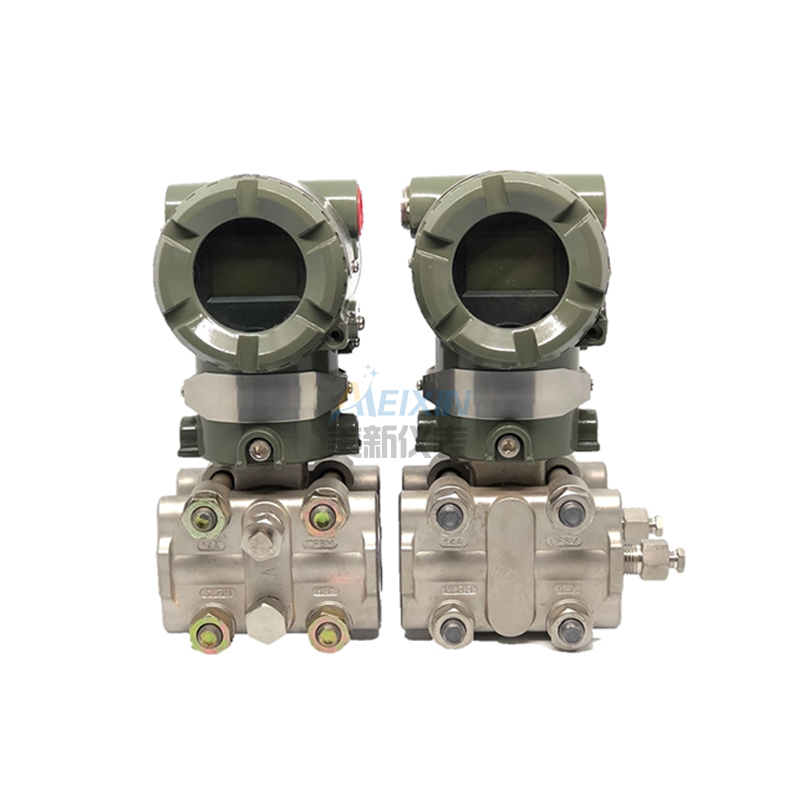

EJA130A高静压差压变送器 M膜盒 H膜盒 测量范围 -100~100kPa (-400~400inH2O) -500~500kPa (-2000~2000inH2O) 测量量程 1~100kPa (4~400inH2O) 5~500kPa (20~2000inH2O) 精度 0.065% 0.065% 防护等级 IP67，NEMA 4X和JIS C0920防
立即咨询
| EJA130A高静压差压变送器 | |||
| M膜盒 | H膜盒 | ||
| 测量范围 |
-100~100kPa (-400~400inH2O) |
-500~500kPa (-2000~2000inH2O) | |
| 测量量程 |
1~100kPa (4~400inH2O) |
5~500kPa (20~2000inH2O) | |
| 精度 | ±0.065% | ±0.065% | |
| 防护等级 | IP67，NEMA 4X,和JIS C0920防浸型 | ||
| 防爆规格 | FM，CENELEC ATEX，CSA，IECEx | ||
| 输出信号 | 4~20mA DC或FOUNDATION™现场总线或PROFIBUS PA两线制数字通信 | ||
| 电源 |
BRAIN和HART:10.5~42V DC (本安型: 10.5~30V DC) Fieldbus:9~32V DC (本安Entity模式9~24V DC，本安FISCO模式9~17.5V DC) | ||
| 环境温度 |
-40~85℃ (-40~185℉) (普通型) -30~80℃ (-22~176℉) (内藏指示器) | ||
| 过程温度 | -40~120℃ (-40~248℉) (普通型) | ||
| 上限工作压力 | 32MPa (4500psi) | ||
| 安装 | 2-inch管安装 | ||
| 接液部件材质 | 膜盒 | SUS316L (膜片: 哈氏合金C-276) | |
| 容室法兰 | SUS316 | ||
| 外壳 | 铝合金或SUS316不锈钢(可选) | ||
EJA130A-选型表
基本规格代码：EJA130A-DMS5A-92NN
| 第1项： 输出信号 | -D4-20mA DC/BRAIN协议数字通讯-E4-20mA DC/HART协议数字通讯-FFF现场总线通讯 |
| 第2项： 测量量程（膜盒） | M1-100KPaH5-500KPa |
| 第3项： 接液部分材质 | SSUS316 SUS316L SUS316 |
| 第4项： 过程接口 | 0无过程接头（Rc1/4内螺纹在容室法兰上）1Rc1/4内螺纹过程接头2Rc1/2内螺纹过程接头31/4NPT内螺纹过程接头41/2NPT内螺纹过程接头5无过程接头（1/4NPT内螺纹在容室法兰上） |
| 第5项： 螺栓和螺母材质 | AJIS SCM435 32MPaBJIS SUS630 32MPaCJIS SUH660 32MPa |
| 第6项： 安装方式 | -2垂直配管连接，右边高压，上部安装过程接头-3垂直配管连接，右边高压，下部安装过程接头-6垂直配管连接，左边高压，上部安装过程接头-7垂直配管连接，左边高压，下部安装过程接头-8水平配管连接，右边高压-9水平配管连接，左边高压 |
| 第7项： 电气接口 | 0G1/2内螺纹，一个电气接口21/2NPT内螺纹，二个电气接口，无盲塞3Pg13.5内螺纹，二个电气接口，无盲塞4M20内螺纹，二个电气接口，无盲塞5G1/2内螺纹，二个电气接口，一个盲塞71/2NPT内螺纹，二个电气接口，一个盲塞8Pg13.5内螺纹，二个电气接口，一个盲塞9M20内螺纹，二个电气接口，一个盲塞 |
| 第8项： 内藏显示表 | D数字显示表E带测量范围设定按钮的数字显示表N无 |
| 第9项： 安装托架
| AJIS SECC 平托架BJIS SUS304 平托架CJIS SECC L型托架DJIS SUS304 L型托架N无 |
EJA附加功能(不指定)
| 第1项： 隔爆型、本安型 | 不指定NF1NEPSI隔爆许可：dⅡCT6 环境温度：-40-60℃ 电气接口：1/2NPTFF1FM隔爆许可 C1：ⅠⅡ＆Ⅲ Div 1＆2，Gps.B、C、D、E、F＆G NEMA 4X 温度：C1：T6FF15FM隔爆许可 C1：ⅠⅡ＆Ⅲ Div 1＆2，Gps.B、C、D、E、F＆G NEMA 4X 温度：C1：T6KF1CENELEC（KEMA）防爆许可：EExd Ⅱ CT4、T5、T6KF5CENELEC（KEMA）防爆许可：EExd Ⅱ CT4、T5、T6CF1CSA隔爆许可 C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G ENCL:Type4X 温度：CI:T4、T5、T6CF15CSA隔爆许可 C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G ENCL:Type4X 温度：CI:T4、T5、T6NS1NEPSI本安许可 :ia Ⅱ CT4 环境温度：-40-60℃ 电气接口：1/2NPTFS1FM 本安许可 本安C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G 非可燃性C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F&GKS1CENELEC(KEMA)本安许可：EEx ia Ⅱ CT4CS1CSA本安许可： C1:ⅠⅡ&Ⅲ Div、1&2、Gps、A、B、C、D、E、F&G ENCL:Type4X 温度 C1:T4FU1包含FF1和FS1KU1包含KF1.KS1和N型 KEMA N型 EX nA ⅡCT4CU1包含CF1和CS1SU1SAA隔爆和本安和无火花 Ex dⅡCT6/T5/T4 IP67,Ex ia ⅡCT4 IP67 ,Ex nⅡ CT4 IP67KS5CENELEC(KEMA)本安防爆：[Entity模式]：EEx ia Ⅱ CT4；[Fisco模式]：EEx ia Ⅱ CT4/ EEx ia Ⅱ BT4 |
| 第2项： 隔爆密封接头 | 不指定G71连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（1个)G72连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（1个)G81连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（2个)G82连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（2个) |
| 第3项： 涂漆：颜色变化或涂漆变化 | 不指定P1颜色变化 只适用于变送器壳体 蒙塞尔标志编码：N1.5，黑色P2颜色变化 只适用于变送器壳体 蒙塞尔标志编码：7.5BG4/1.5绿色P7颜色变化 只适用于变送器壳体 金属银色X1涂漆变化 环氧树脂烤 |
| 第4项： 避雷保护器 | 不指定A变送器电源电压：10.5-32V DC(本安型：10.5-30V DC) 最大允许电流：6000A (1X4μS),反复1000A(1X40μS)100次 |
| 第5项： 禁油处理或禁水、禁油处理 | 不指定K1脱脂洗净处理K2脱脂洗净处理且膜盒充灌氟油，使用温度-20-80℃K5脱脂洗净并干燥处理K6脱脂洗净并干燥处理膜盒充灌氟油，使用温度：-20-80℃ |
| 第6项： 校正单位 | 不指定D1P校正（Psi单位）D3bar校正（bar单位）D4M校正（kgf/cm2) |
| 第7项：SUS630螺母的密封处理 | 不指定Y紧固容室法兰SUS630螺栓和螺母表面涂（液态硅橡胶） |
| 第8项： 长排气塞 | 不指定U总长：112mm(标准型：32mm) |
| 第9项： 快速应答 | 不指定F1刷新时间：≤0.125秒 应答时间（含最小阻尼时间常数）：最长0.3-0.5秒（L膜盒0.6秒） |
| 第10项：PID/LM功能 | 不指定LC1PID控制功能，Link Master功能 |
| 第11项： CPU异常时输出设定为低 | 不指定C1低侧：≤-5%（3.2mA DC) |
| 第12项： NAMUKNE43 | 不指定C2[输出信号3.8～20.5mA] 故障报警输出-5%，3.2mA以下C3[输出信号3.8～20.5mA] 故障报警输出110%，21.6mA以上 |
| 第13项： 不锈钢放大器外壳 | 不指定E1放大器外壳材质：SCS14A不锈钢（相当于SUS316L铸造不锈钢或ASTM CF-8M） |
第14项： | 不指定A1密封膜片镀金 |
| 第15项： 组态 | 不指定R1用户组态软件 |
| 第16项： 容室法兰选项 | 不指定N1不带排气排液塞N2N1及不带过程接头，容室法兰两侧加工DIN 19213 7/16 inch×20内螺纹（安装螺纹），后侧带盲塞N3N1，N2容室法兰、膜片、本体和盲塞的配件制造 |
| 第17项： 不锈钢位号牌 | 不指定N4JIS SUS304 不锈钢位号牌固定在变送器上 |
| 第18项： 配件制造证明 | 不指定M01容室法兰M11容室法兰、过程接头 |
| 第19项： 压力测试 漏压测试证明 | 不指定T01L膜盒 测试压力：3.5MPa 测试流体：氮气滞留时间10分钟T12M、H膜盒 测试压力：14MPa 测试流体：氮气滞留时间10分钟 |
| EJA130A高静压差压变送器 | |||
| M膜盒 | H膜盒 | ||
| 测量范围 |
-100~100kPa (-400~400inH2O) |
-500~500kPa (-2000~2000inH2O) | |
| 测量量程 |
1~100kPa (4~400inH2O) |
5~500kPa (20~2000inH2O) | |
| 精度 | ±0.065% | ±0.065% | |
| 防护等级 | IP67，NEMA 4X,和JIS C0920防浸型 | ||
| 防爆规格 | FM，CENELEC ATEX，CSA，IECEx | ||
| 输出信号 | 4~20mA DC或FOUNDATION™现场总线或PROFIBUS PA两线制数字通信 | ||
| 电源 |
BRAIN和HART:10.5~42V DC (本安型: 10.5~30V DC) Fieldbus:9~32V DC (本安Entity模式9~24V DC，本安FISCO模式9~17.5V DC) | ||
| 环境温度 |
-40~85℃ (-40~185℉) (普通型) -30~80℃ (-22~176℉) (内藏指示器) | ||
| 过程温度 | -40~120℃ (-40~248℉) (普通型) | ||
| 工作压力 | 32MPa (4500psi) | ||
| 安装 | 2-inch管安装 | ||
| 接液部件材质 | 膜盒 | SUS316L (膜片: 哈氏合金C-276) | |
| 容室法兰 | SUS316 | ||
| 外壳 | 铝合金或SUS316不锈钢(可选) | ||
EJA130A-选型表
基本规格代码：EJA130A-DMS5A-92NN
| 第1项： 输出信号 | -D4-20mA DC/BRAIN协议数字通讯-E4-20mA DC/HART协议数字通讯-FFF现场总线通讯 |
| 第2项： 测量量程（膜盒） | M1-100KPaH5-500KPa |
| 第3项： 接液部分材质 | SSUS316 SUS316L SUS316 |
| 第4项： 过程接口 | 0无过程接头（Rc1/4内螺纹在容室法兰上）1Rc1/4内螺纹过程接头2Rc1/2内螺纹过程接头31/4NPT内螺纹过程接头41/2NPT内螺纹过程接头5无过程接头（1/4NPT内螺纹在容室法兰上） |
| 第5项： 螺栓和螺母材质 | AJIS SCM435 32MPaBJIS SUS630 32MPaCJIS SUH660 32MPa |
| 第6项： 安装方式 | -2垂直配管连接，右边高压，上部安装过程接头-3垂直配管连接，右边高压，下部安装过程接头-6垂直配管连接，左边高压，上部安装过程接头-7垂直配管连接，左边高压，下部安装过程接头-8水平配管连接，右边高压-9水平配管连接，左边高压 |
| 第7项： 电气接口 | 0G1/2内螺纹，一个电气接口21/2NPT内螺纹，二个电气接口，无盲塞3Pg13.5内螺纹，二个电气接口，无盲塞4M20内螺纹，二个电气接口，无盲塞5G1/2内螺纹，二个电气接口，一个盲塞71/2NPT内螺纹，二个电气接口，一个盲塞8Pg13.5内螺纹，二个电气接口，一个盲塞9M20内螺纹，二个电气接口，一个盲塞 |
| 第8项： 内藏显示表 | D数字显示表E带测量范围设定按钮的数字显示表N无 |
| 第9项： 安装托架
| AJIS SECC 平托架BJIS SUS304 平托架CJIS SECC L型托架DJIS SUS304 L型托架N无 |
EJA附加功能(不指定)
| 第1项： 隔爆型、本安型 | 不指定NF1NEPSI隔爆许可：dⅡCT6 环境温度：-40-60℃ 电气接口：1/2NPTFF1FM隔爆许可 C1：ⅠⅡ＆Ⅲ Div 1＆2，Gps.B、C、D、E、F＆G NEMA 4X 温度：C1：T6FF15FM隔爆许可 C1：ⅠⅡ＆Ⅲ Div 1＆2，Gps.B、C、D、E、F＆G NEMA 4X 温度：C1：T6KF1CENELEC（KEMA）防爆许可：EExd Ⅱ CT4、T5、T6KF5CENELEC（KEMA）防爆许可：EExd Ⅱ CT4、T5、T6CF1CSA隔爆许可 C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G ENCL:Type4X 温度：CI:T4、T5、T6CF15CSA隔爆许可 C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G ENCL:Type4X 温度：CI:T4、T5、T6NS1NEPSI本安许可 :ia Ⅱ CT4 环境温度：-40-60℃ 电气接口：1/2NPTFS1FM 本安许可 本安C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F、&G 非可燃性C1:ⅠⅡ&Ⅲ Div、1&2、Gps、B、C、D、E、F&GKS1CENELEC(KEMA)本安许可：EEx ia Ⅱ CT4CS1CSA本安许可： C1:ⅠⅡ&Ⅲ Div、1&2、Gps、A、B、C、D、E、F&G ENCL:Type4X 温度 C1:T4FU1包含FF1和FS1KU1包含KF1.KS1和N型 KEMA N型 EX nA ⅡCT4CU1包含CF1和CS1SU1SAA隔爆和本安和无火花 Ex dⅡCT6/T5/T4 IP67,Ex ia ⅡCT4 IP67 ,Ex nⅡ CT4 IP67KS5CENELEC(KEMA)本安防爆：[Entity模式]：EEx ia Ⅱ CT4；[Fisco模式]：EEx ia Ⅱ CT4/ EEx ia Ⅱ BT4 |
| 第2项： 隔爆密封接头 | 不指定G71连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（1个)G72连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（1个)G81连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（2个)G82连线口：1/2NPT 适用电缆外径：Φ8.5±0.5（2个) |
| 第3项： 涂漆：颜色变化或涂漆变化 | 不指定P1颜色变化 只适用于变送器壳体 蒙塞尔标志编码：N1.5，黑色P2颜色变化 只适用于变送器壳体 蒙塞尔标志编码：7.5BG4/1.5绿色P7颜色变化 只适用于变送器壳体 金属银色X1涂漆变化 环氧树脂烤 |
| 第4项： 避雷保护器 | 不指定A变送器电源电压：10.5-32V DC(本安型：10.5-30V DC) 最大允许电流：6000A (1X4μS),反复1000A(1X40μS)100次 |
| 第5项： 禁油处理或禁水、禁油处理 | 不指定K1脱脂洗净处理K2脱脂洗净处理且膜盒充灌氟油，使用温度-20-80℃K5脱脂洗净并干燥处理K6脱脂洗净并干燥处理膜盒充灌氟油，使用温度：-20-80℃ |
| 第6项： 校正单位 | 不指定D1P校正（Psi单位）D3bar校正（bar单位）D4M校正（kgf/cm2) |
| 第7项：SUS630螺母的密封处理 | 不指定Y紧固容室法兰SUS630螺栓和螺母表面涂（液态硅橡胶） |
| 第8项： 长排气塞 | 不指定U总长：112mm(标准型：32mm) |
| 第9项： 快速应答 | 不指定F1刷新时间：≤0.125秒 应答时间（含最小阻尼时间常数）：最长0.3-0.5秒（L膜盒0.6秒） |
| 第10项：PID/LM功能 | 不指定LC1PID控制功能，Link Master功能 |
| 第11项： CPU异常时输出设定为低 | 不指定C1低侧：≤-5%（3.2mA DC) |
| 第12项： NAMUKNE43 | 不指定C2[输出信号3.8～20.5mA] 故障报警输出-5%，3.2mA以下C3[输出信号3.8～20.5mA] 故障报警输出110%，21.6mA以上 |
| 第13项： 不锈钢放大器外壳 | 不指定E1放大器外壳材质：SCS14A不锈钢（相当于SUS316L铸造不锈钢或ASTM CF-8M） |
第14项： | 不指定A1密封膜片镀金 |
| 第15项： 组态 | 不指定R1用户组态软件 |
| 第16项： 容室法兰选项 | 不指定N1不带排气排液塞N2N1及不带过程接头，容室法兰两侧加工DIN 19213 7/16 inch×20内螺纹（安装螺纹），后侧带盲塞N3N1，N2容室法兰、膜片、本体和盲塞的配件制造 |
| 第17项： 不锈钢位号牌 | 不指定N4JIS SUS304 不锈钢位号牌固定在变送器上 |
| 第18项： 配件制造证明 | 不指定M01容室法兰M11容室法兰、过程接头 |
| 第19项： 压力测试 漏压测试证明 | 不指定T01L膜盒 测试压力：3.5MPa 测试流体：氮气滞留时间10分钟T12M、H膜盒 测试压力：14MPa 测试流体：氮气滞留时间10分钟 |
