产品特点 :

产品概述：LZB/LZJ系列玻璃转子流量计广泛应用于化工，石油，轻工，医药，环保，食品及计量测试，科学研究等部门，测量单相非脉动流体（液体或者气体）的流量。LZB-( )F/LZJ-( )F系列耐腐蚀玻璃转子流量计有比较强的耐腐性能，可检测酸（氢氟酸除外），碱，氧化剂和其他腐蚀性气体或液体的流量适用于化工，制药造

立即咨询

产品详情

产品概述：

LZB/LZJ系列玻璃转子流量计广泛应用于化工，石油，轻工，医药，环保，食品及计量测试，科学研究等，测量单相非脉动流体（液体或者气体）的流量。LZB-( )F/LZJ-( )F系列耐腐蚀玻璃转子流量计有比较强的耐腐性能，可检测酸（氢氟酸除外），碱，氧化剂和其他腐蚀性气体或液体的流量适用于化工，制药造纸，污水处理等行业。

原理与结构：

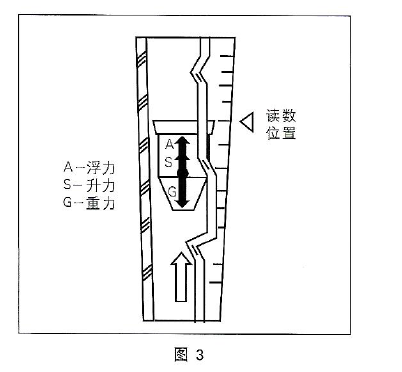

玻璃转子流量计主要由一个自下而上扩大的玻璃锥管和一只随流体流量大小上下移动的浮子组成（图3）。

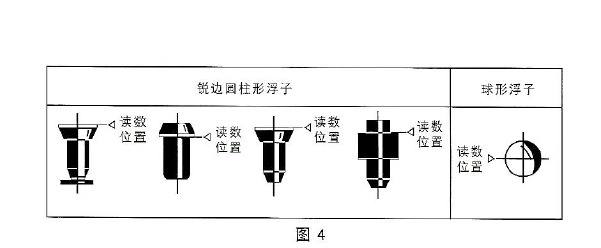

流体自下而上流经锥管时，流体动能在浮子上产生的升力S与浮力A之和等于浮子自身重力G时，浮子处于平衡，稳定在某一高度位置上，锥管上的刻度指示流体的流量值。玻璃转子流量计读数位置按图4所示

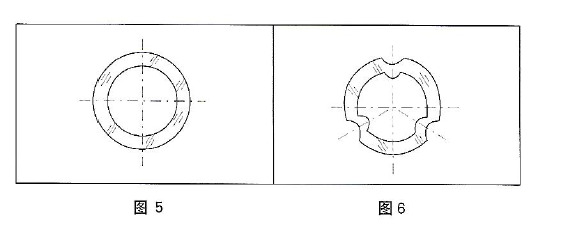

LZB/LZB-（）F流量计的玻璃锥管分光滑内壁管（见图5），通径DN15以上玻璃转子流量计，浮子通过导杆上下移动，保持稳定：LZJ/LZJ( )F系列玻璃转子流量计玻璃锥管内壁有三条导向凸筋，使浮子保持稳定（见图6）。通径10以下的流量计采用软管连接，配有针型流量计调节阀；通径DN15以上玻璃转子流量计采用法兰连接。

型号规格及参数：

通径

(mm)

型号

测量范围

锥管

长度

(mm)

准确度等级

允许被测流体状态

水 20℃

空气

20℃101325pa

LZB

LZJ

LZB-F

LZJ-F

温度

℃

压力

Mpa

LZB-4

LZB-4F

(1~10)L/h

(1.6~16)L/h

(2.5~25)L/h

(16~160)L/h

(25~250)L/h

(40~400)L/h

160

2.5

-20

120

≤1

LZB-6

LZJ-6

LZJ-6F

(2.5~25)L/h

(4~40)L/h

(6~60)L/h

(40~400)L/h

(60~600)L/h

(100~1000)L/h

2.5

LZB-10

LZJ-10

LZJ-10F

(6~60)L/h

(10~100)L/h

(16~160)L/h

(0.1~1)m³/h

(0.16~1.6)m³/h

(0.25~2.5) m³/h

LZB-15

LZJ-15F

(16~160)L/h

(25~250)L/h

(40~400)L/h

(0.25~2.5) m³/h

(0.4~4)m³/h

(0.6~6)m³/h

350

≤0.6

LZB-25

LZJ-25F

(40~400)L/h

(60~600)L/h

(100~1000)L/h

(1~10)m³/h

(1.6~16)m³/h

(2.5~25)m³/h

LZB-40

LZJ-40F

(0.16~1.6)m³/h

(0.25~2.5) m³/h

(4~40 ) m³/h

(6~60 ) m³/h

430

LZB-50

LZJ-50F

(0.4~4)m³/h

(0.6~6)m³/h

( 10~100) m³/h

(16~160 ) m³/h

450

LZB-80

LZJ-80F

(1~10)m³/h

(1.6~16)m³/h

( 50~250) m³/h

(80~400 ) m³/h

500

≤0.4

100

LZB-100

LZJ-100F

(5~25)m³/h

(8~40)m³/h

(120~600 ) m³/h

(200~1000 ) m³/h
