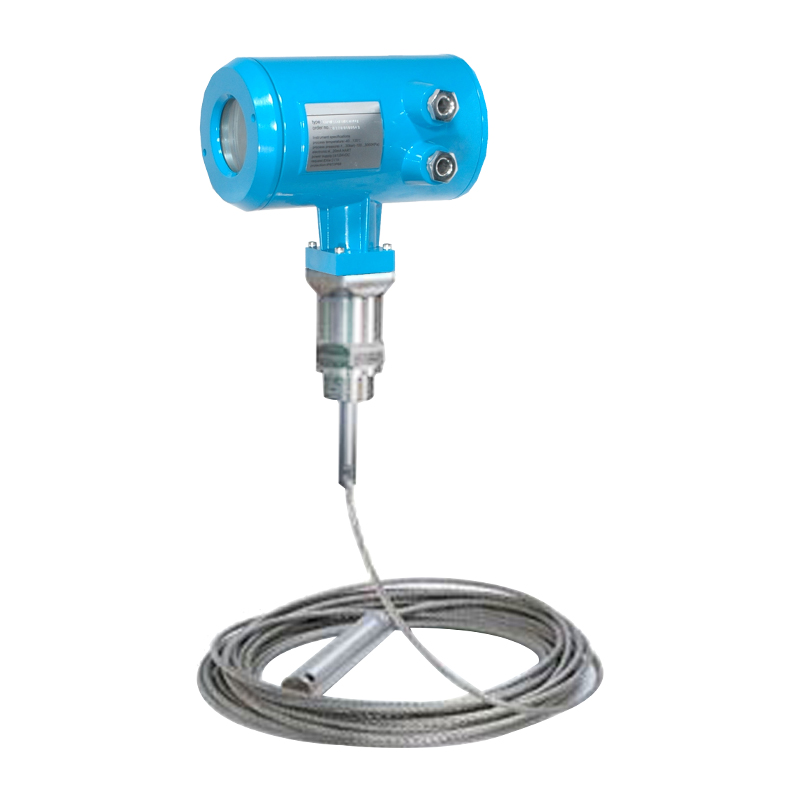

RD600导波雷达物位计概述：

     导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。仪表测量参考点到物料表面的距离，探头发出高频

脉冲遇到物料表面时发射回来被仪表内的接收器接受，并将时间信号转化为物位信号。

输入：

       发射的脉冲信号沿缆绳传递至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号由智能软件完成识别，

距离物料表面的距离D与脉冲的时间行程T成正比。

输出：

        通过输入空罐高度E（=零点），满罐高度F(=满量程)及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4~20mA输出。

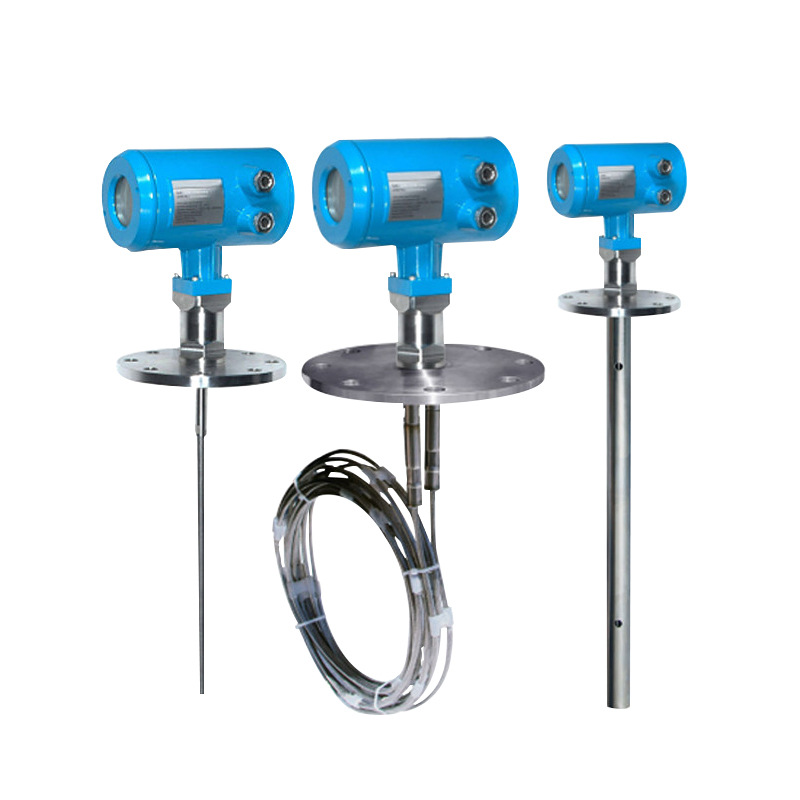

产品简介：

       类别                                            RD601                                                           RD602

      应用                                            液体、固体小颗粒及粉体                                液体、固体小颗粒及粉体

      测量范围                                    20米（可扩展至30米）                                    6米

      过程连接                                    螺纹、法兰                                                        螺纹、法兰

      过程温度                                     -20~550度                                                       -20~550度

      过程压力                                     -1.0~40bar                                                       -1.0~40bar

      精度                                           小于0.1%                                                          小于0.1%

     分辨率                                         1mm                                                                 1mm

      重复性                                         ±3mm                                                               ±3mm

      频率范围                                    100MHZ~1.8GHZ                                               100MHZ~1.8GHZ

      防爆防护等级                              Exd  ll  BT4/IP65                                               Exd  ll  BT4/IP685

      信号输出                                     4~20mA/HART（两线）                                    4~20mA/HART（两线）
