产品概述：

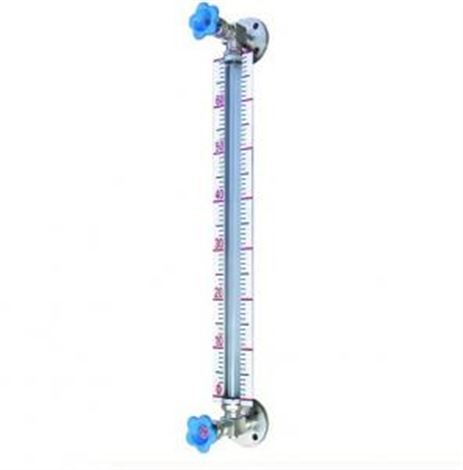

    HG5型玻璃管液位计主要用于直接显示各种罐、塔、槽、箱等容器内介质液位的高度。

工作原理：

    仪表上下阀都装有PN1.6MPa，DN20的法兰。通过焊接在容器上的法兰，与容器组成连通器，透过玻璃管就可直接显示容器内介质液位的高度。仪表两端均装有针形阀，针形阀内装有钢球，当玻璃管因事故而破裂时，钢球在容器压力作用下自动关闭针形阀通道，以防止容器内介质外流。

技术参数：

测量范围（安装中心距L）：300~3000mm

工作压力：1.6MPa

工作温度：≤300℃

连接法兰标准：HG20592~20615-97 ； DN20、DN25或其他

材质：碳钢、不锈钢

伴热蒸汽夹套：接头G1/2"，工作压力：1.6MPa

球封压力：≥0.2MPa
